PIC 16F84 Evaluation Board

Die darauffolgenden Schritte

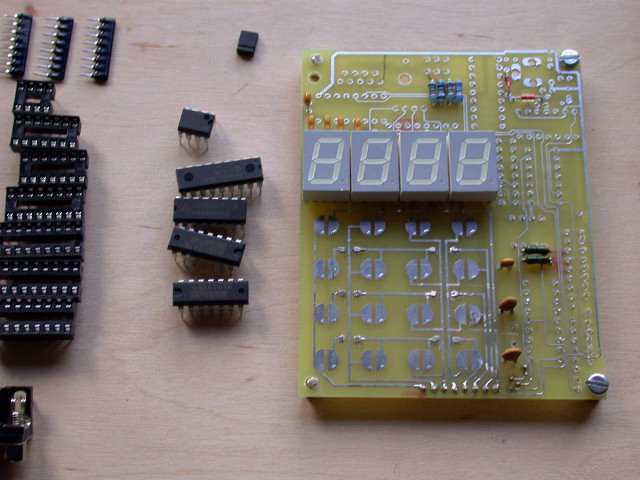

Nun das Display einlöten.

Siebensegmentanzeigen nicht vollständig in Platine einsetzen, damit die auf der Oberseite liegenden Kontakte noch verlötet werden können.

Die Verbindungen der Oberseite sorgfältig verlöten. Eine Alternative bestände darin, erst gedrehte Sockel einzulöten (man kommt von oben besser ran) und dann die Siebensegmentanzeigen zu sockeln. (So könnten diese bei einem Defekt auch leichter ausgetauscht werden.)

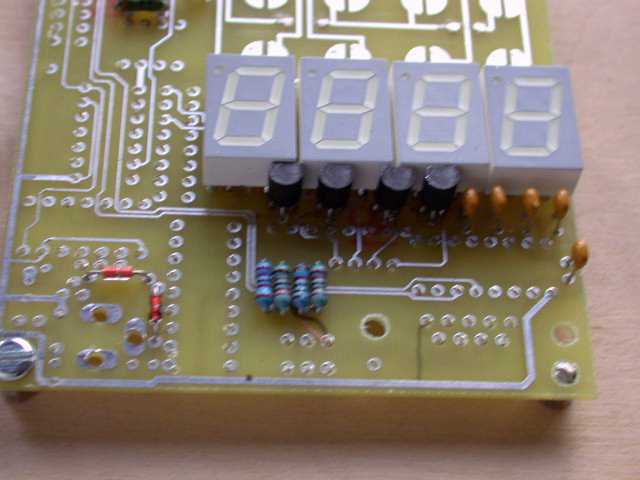

Nachdem alle Verbindungen auf Funktion getestet sind (wichtig!) können die vier NPN-Transistoren verlötet werden. Auch hier je zwei der drei Anschlüsse von oben verlöten. Abschliessend erneut 'durchklingeln'.
