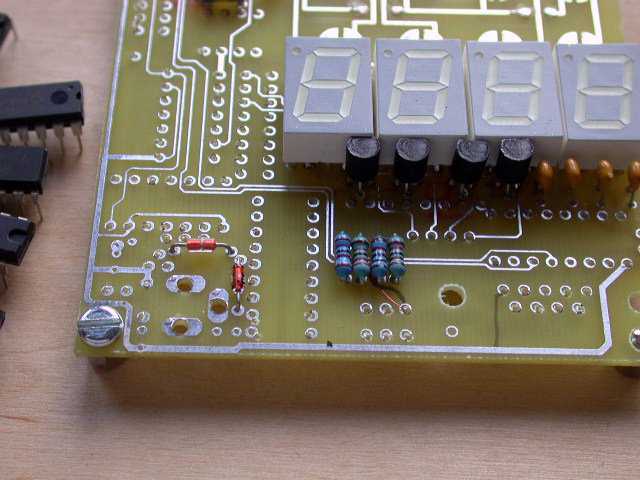

Dann die Stiftleisten einsetzen und verlöten.
Die Spannungsversorgung 'oben rechts' aufbauen. Erst den 4u7-Elko, den 10u/50V Elko und die Stromversorgungsbuchse einsetzen und ausrichten, dann verlöten. Anschliessend alle Bauteile, die auch von oben verlötet werden müssen. (Vorwiderstand LED, 78L05). Die LED nicht verpolt einsetzen (Bestückungsausdruck gegenchecken).
Aurel Jensch hat auf einen Fehler aufmerksam gemacht, der zum Kurzschluss der geregelten Vss führt! Er schreibt:
"Der 47µF Kondensator ... [der sich 'rechts oben' neben dem Supply-Connector befindet, r.k.], verursacht einen Kuzschluß. Das minus Beinchen wird oben und unten verlötet damit verbindet es die beiden Pole der Betriebsspannung! Im Layout ist es ebenfalls so vorgesehen. Lösung: Das negative Beinchen darf lediglich mit der Unterseite kontaktiert werden."
Vielleicht ist es noch besser, den neg. Anschluss des Elkos *neben* der Vcc-Leitung auf der Oberseite zu führen und auf der Unterseite zu verlöten. Alternativ dazu kann der Elko auch liegend auf Unterseite direkt an Stabi gelötet werden.
P.S.: Den Bausätzen lag hier ein 10u/50V Elko (Philips) bei, der ist gemeint! Der Elko kann auch weggelassen werden, sofern der Stabi nicht anfängt, zu schwingen (eher unwahrscheinlich bei ordentlich gesiebter DC. Zur Info: Es handelt sich um den 'eingangsseitigen' Elko, im Schaltplan als 'C3' bezeichnet.).
Ganz am Schluss die noch fehlenden Bauteile einlöten und die Tastatur aufkleben (Sekundenkleber oder Zweikomponentenkleber), darauf achten dass kein Klebstoff auf die Kontakte kommt!
