PIC 16F84 Evaluation Board

Die nächsten Schritte

Nun die Durchkontaktierungen unter der Tastatur, am unteren Platinenrand und unter dem Displaybereich anfertigen.

Dazu Drahtreste erst von einer Seite einlöten, dann von der Unterseite löten. Anschliessend jede Durchkontaktierung 'durchklingeln'.

Warnung: Sind die Siebensegmentanzeigen erst eingelötet, kommt man an diese Verbindungen von oben nicht mehr heran. Also umbedingt vorher auf Funktion testen!

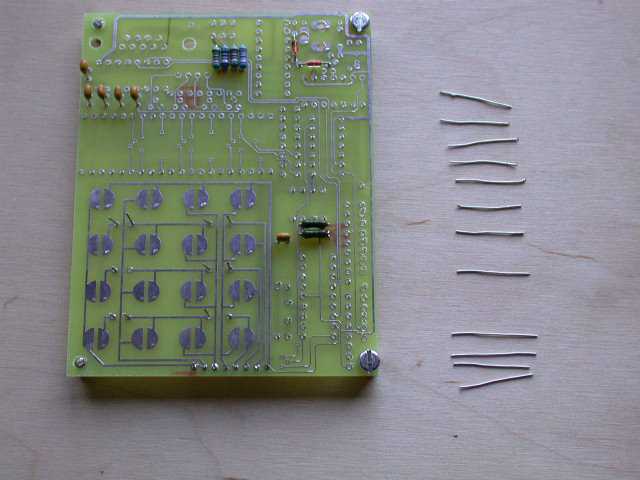

Das linke Bild zeigt die frisch eingelöteten Drahtreste, auf dem rechten Bild sind diese bereits abgelängt und (zumindest unter der Tastatur) mittels Dreikant-Schlüsselfeile geschlichtet.
