Hardware zum VDI-Vortrag

An meinen im November an der FH Bochum im Auftrag des VDI gehaltenen Vortrag "Microcontrollerprogrammierung mit dem PIC 16F84" wurde ein Experimentierboards ausgegeben.

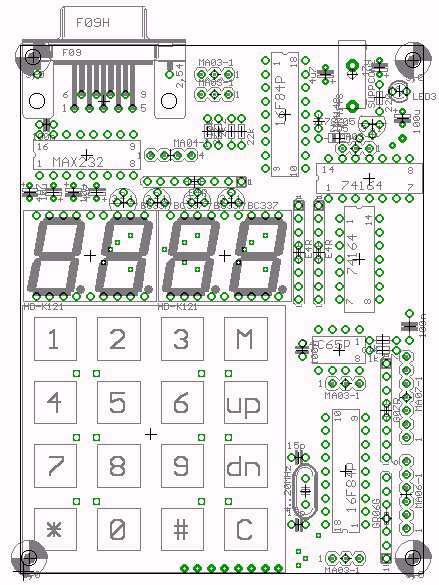

So sieht es aus:

(C) rk.bo 07/01

Das Board hat 'vier Füsse' d.h. Distanzbolzen Metall M3x5mm, an jeder Ecke eines... Kann also problemlos auf dem Tisch abgelegt werden, ohne dass es umfällt ;-)

Was kann man damit machen?

Einen PIC 16F84 via serielle Schnittstelle 'brennen'.

Tastenfeld und die vier Siebensegmentanzeigen kann man immer wieder mal brauchen.

RS232 Schnittstelle zum Anschluss nicht nur eines PCs.

Ein Piezo zum Musikgenuss ;-).

Anschluss externes Steckernetzteil (not included).

Serielles EEprom 2KB.

Universeller I2C-Bus auf Steckerleiste herausgeführt.

Ports des PIC auf Steckerleiste herausgeführt, um eigene Hardware anschliessen zu können.

Ist das alles?

Dazu gab es noch eine CD mit allem Wichtigen: Datenblättern, der Entwicklungsumgebung MpLab vom Hersteller Microchip(tm), Brennersoftware und einige Seiten von mir verfasst zur Einführung in die Programmierung. Im Wesentlichen mein Vortrag nochmal schriftlich zum nachlesen (Was ist ein Interrupt und wozu braucht man ihn, wie spreche ich den Timer an usw...), mit Erläuterungen am Beispielcode.
